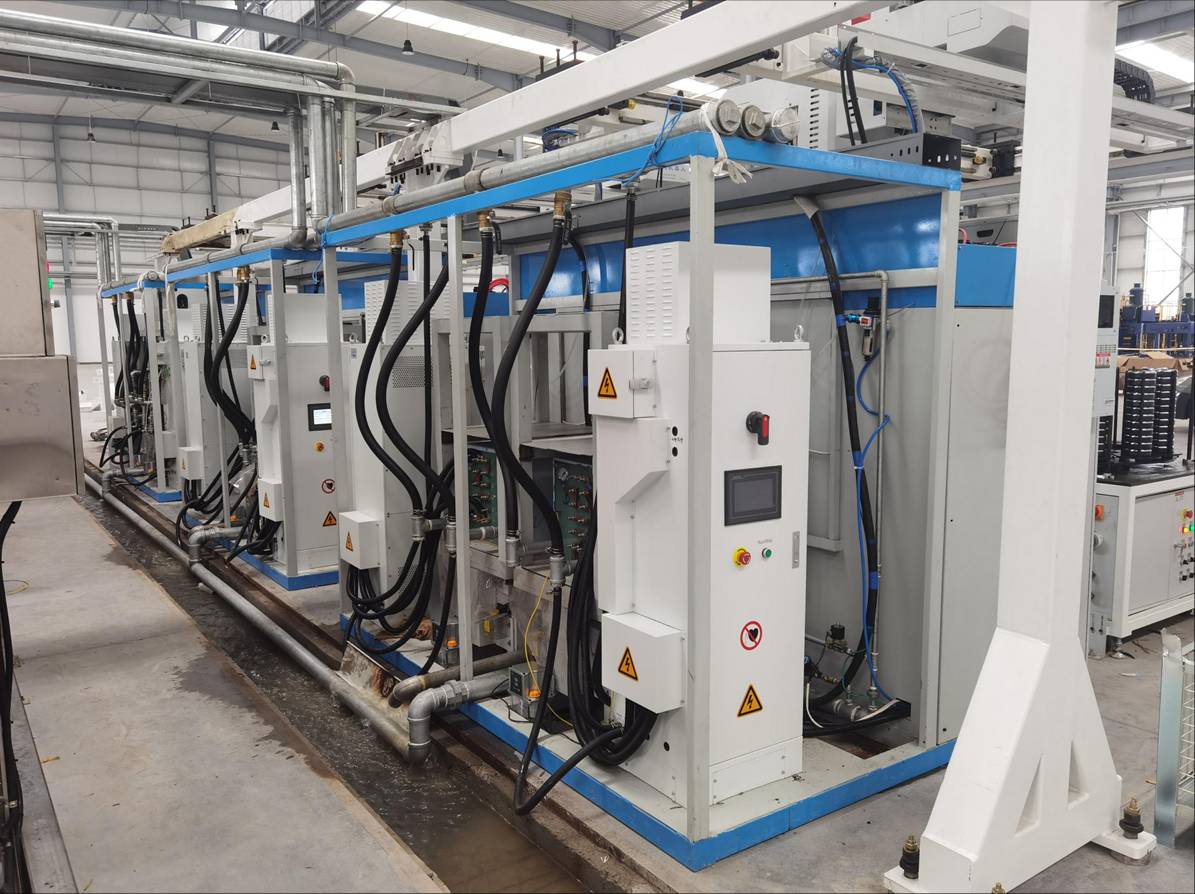

超音频热处理工艺产线（频率20-50kHz）是基于电磁感应集肤应的智能化热处理装备，核心实现金属工件“表面快速加热、精准控温、高冷却”，淬硬层深度1-5mm，完美平衡硬化深度与加热率，解决传统工艺“加热不均、能耗高、变形大”痛点，广泛应用于汽车制造、机械加工、轨道交通、五金工具等领域，是高端金属制品表面强化的核心产线。

一、核心工艺原理

超音频热处理工艺产线利用20-50kHz超音频电流产生交变磁场，使工件表面感应生成涡流并快速生热（升温速率50-100℃/秒），在几秒钟内将表面温度升至800-1000℃（奥氏体化温度），心部温度基本不变；随后通过定制冷却系统快速降温，使工件表面形成高强度马氏体组织，心部保持韧，终实现“表面耐磨、心部抗冲击”的能需求，热影响区严格控制在50mm以内。

二、典型工艺流程

1. 预处理阶段

• 表面清洁：通过碱洗去除油污，确保表面Ra≤0.8μm，避免加热时局部过热；

• 缺陷检测：排查工件表面微裂纹，深度＞0.1mm时进行机械修磨；

• 工装适配：配置仿形定位工装，长轴类工件增设校直装置，防止传输与加热过程中变形。

2. 加热阶段

• 频率适配：根据工件尺寸与材质调整频率（20-50kHz），φ10mm小轴用40kHz高频，φ250mm大轴用20kHz低频；

• 精准控温：采用分区感应线圈+红外测温仪，温度精度±10℃，圆周温差≤30℃；

• 时长控制：按工件壁厚与工艺需求设定加热时间（1-60秒），确保奥氏体化充分。

3. 冷却阶段

• 冷却方式：根据工件类型选择——轴类/齿轮用喷淋冷却（速率120℃/s），钢管端头用分段水冷，精密件用保温缓冷；

• 参数调控：冷却介质流量、压力无可调，厚壁区加大流量，薄壁区减缓冷却速度，避免开裂。

4. 后处理阶段

• 回火强化：中温回火350-650℃，消除残余应力85%以上，提升工件韧；

• 清洁整理：清洗去除冷却介质残留，必要时进行抛丸处理；

• 质量检测：检测表面硬度（HRC58-63）、淬硬层深度（1-5mm），关键尺寸变形量≤0.5mm/m。
